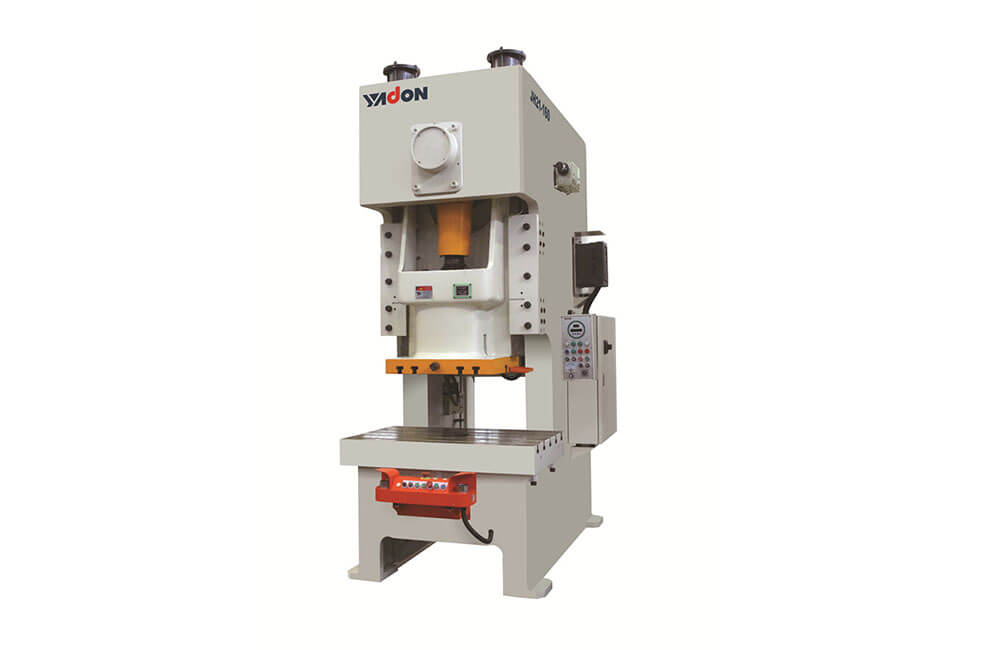

Estructura y Características
- Alta precisión, alcanza el estándar JIS1.
- Riel guía largo de 6 lados de alta precisión.
- Válvula de seguridad importada de doble solenoide para embrague.
- Sistema automático de lubricación del ciclo del aceite.
- La altura del troquel se puede ajustar automáticamente (25T y 45T son ajustes manuales).
- Componentes opcionales: eje de salida, cojín de aire, knock-out deslizante, alimentador automático y otros dispositivos.
- Estructura soldada de acero de alta rigidez.
- Unidad neumática de freno y embrague de tipo seco.
- Protección hidráulica de sobrecarga de alta sensibilidad.
- Inversor de accionamiento de frecuencia (FDI).
- Control centralizado de PLC, operación conveniente.

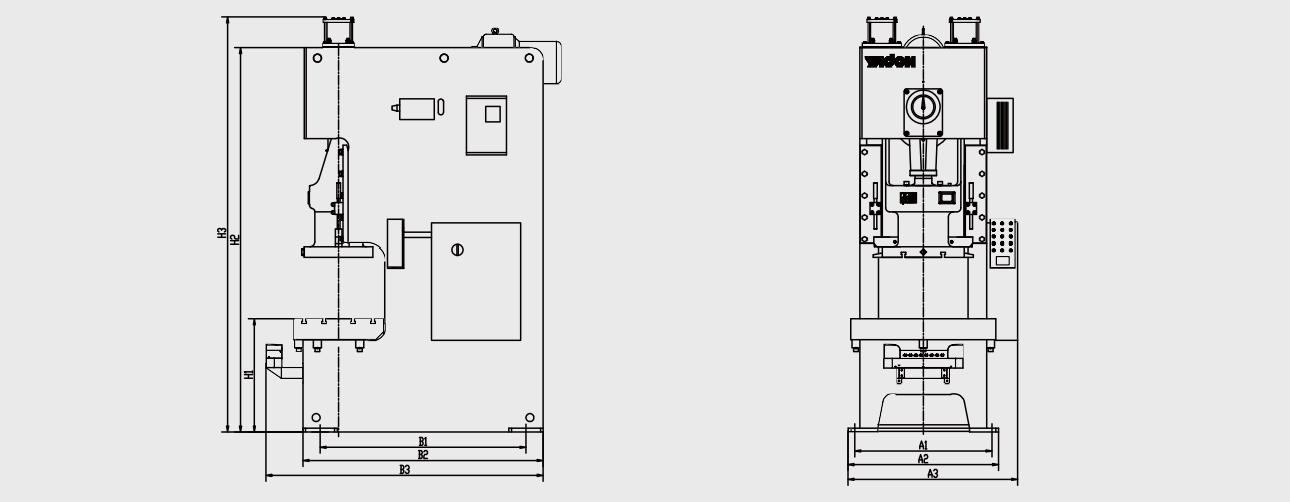

Esquema de medida del esbozo
Parámetros de Medida de Esbozo
| Modelo | JH21-25 | JH21-45 | KJH21-60 | JH21-80 | JH21-110 | JH21-125 | JH21-160 | JH21-200 | JH21-250 | JH21-315 |
|---|---|---|---|---|---|---|---|---|---|---|
| Medida de tornillo de la ancla Un1×B1 | 640×860 | 750×950 | 840×1.120 | 920×1.270 | 1.040×1.560 | 1.070×1.645 | 1.200×1.720 | 1.330×1.900 | 1.420×2.130 | 1.550×(1.100+1.100) |
| Medida de instalación Un2×B2 | 700×1.040 | 825×1.130 | 940×1.300 | 1.010×1.450 | 1.140×1.820 | 1.170×1.945 | 1.300×1.980 | 1.430×2.170 | 1.520×2.410 | 1.660×2.520 |
| Tamaño más grande A3×B3 | 900×1.400 | 1.030×1.450 | 1.100×1.650 | 1.180×1.800 | 1.310×2.200 | 1.350×2.300 | 1.470×2.350 | 1.590×2.600 | 1.700×2.800 | 1.750×2.600 |
| Altura de mesa operativa H1 | 755 | 780 | 830 | 830 | 860 | 860 | 900 | 965 | 1.050 | 1.050 |
| Altura de cuerpo H2 | 2.030 | 2.220 | 2.500 | 2.710 | 2.915 | 2.935 | 3.150 | 3.580 | 3.760 | 4.030 |
| Altura total H3 | 2.080 | 2.250 | 2.550 | 2.750 | 3.150 | 3.170 | 3.350 | 3.650 | 3.850 | 4.350 |
| Modelo | JH21-25 | JH21-45 | KJH21-60 | JH21-80 | JH21-110 | JH21-125 | JH21-160 | JH21-200 | JH21-250 | JH21-315 | JH21-400 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ΦA | 100 | 150 | 150 | 150 | 160 | 160 | 180 | 200 | 250 | 250 | 250 |
| B | 125 | 150 | 150 | 150 | 110 | 110 | 150 | 175 | 175 | 175 | 175 |
| C | - | - | - | - | 150 | 150 | 150 | 175 | 175 | 175 | 175 |
| ΦD | 40 | 50 | 50 | 60 | 70 | 70 | 70 | 70 | 70 | 70 | 70 |
| E | 260 | 300 | 300 | 300 | 300 | 300 | 300 | 350 | 350 | 350 | 350 |
| F | - | - | - | - | - | - | 500 | 700 | 700 | 700 | 700 |
| T-slot | Ⅰ | Ⅰ | Ⅱ | Ⅱ | Ⅱ | Ⅱ | Ⅲ | Ⅲ | Ⅲ | Ⅲ | Ⅲ |
Especificaciones
|
Elementos |
JH21-25 |
JH21-45 |
JH21-60 |
JH21-80 |
JH21-110 |
JH21-125 |
JH21-160 |
JH21-200 |
JH21-250 |
JH21-315 |
JH21-400 |
|||||||||||||
|
L |
S |
L |
S |
L |
S |
L |
S |
L |
S |
L |
S |
L |
S |
L |
S |
L |
S |
L |
S |
L |
S |
|||
|
Presión nominal |
KN |
250 |
450 |
600 |
800 |
1.100 |
1.250 |
1.600 |
2.000 |
2.500 |
3.150 |
4.000 |
||||||||||||
|
Impacto de Presión nominal |
mm |
2.8 |
3.2 |
4 |
4.5 |
5 |
5 |
6 |
6 |
7 |
8 |
8 |
||||||||||||
|
Impacto de Deslizamiento |
mm |
80 |
50 |
100 |
70 |
120 |
80 |
140 |
90 |
160 |
100 |
160 |
100 |
180 |
110 |
200 |
130 |
220 |
150 |
250 |
180 |
250 |
180 |
|
|
Impacto |
Variable |
S.P.m |
70~100 |
80~130 |
60~90 |
70~110 |
50~80 |
60~100 |
40~75 |
50~90 |
35~70 |
45~80 |
35~65 |
45~80 |
30~55 |
35~70 |
25~50 |
30~60 |
25~45 |
30~50 |
25~40 |
25~35 |
||
|
Solo |
S.P.m |
90 |
110 |
80 |
100 |
70 |
90 |
60 |
80 |
60 |
80 |
55 |
70 |
50 |
60 |
45 |
50 |
40 |
45 |
35 |
30 |
|||
|
Max. ajuste de Altura |
mm |
250 |
265 |
270 |
285 |
300 |
320 |
320 |
345 |
350 |
380 |
370 |
400 |
400 |
435 |
450 |
485 |
500 |
535 |
550 |
585 |
550 |
585 |
|
|
Ajuste de Altura |
mm |
50 |
60 |
70 |
80 |
90 |
90 |
100 |
110 |
110 |
120 |
120 |
||||||||||||
|
Profundidad de Garganta |
mm |
210 |
230 |
270 |
290 |
350 |
370 |
390 |
420 |
430 |
430 |
430 |
||||||||||||
|
Distancia Entre Uprights |
mm |
450 |
500 |
520 |
600 |
680 |
710 |
720 |
830 |
850 |
1.000 |
1000 |
||||||||||||
|
Medida inferior de Deslizamiento |
L-R |
mm |
360 |
410 |
480 |
560 |
620 |
620 |
700 |
850 |
880 |
950 |
950 |
|||||||||||
|
F-B |
mm |
250 |
340 |
400 |
430 |
520 |
520 |
580 |
650 |
700 |
700 |
700 |
||||||||||||
|
Agujero para Pierna de Perforadora |
Diámetro |
mm |
Φ40 |
Φ50 |
Φ50 |
Φ60 |
Φ70 |
Φ70 |
Φ70 |
Φ70 |
Φ70 |
Φ70 |
Φ70 |
|||||||||||
|
Profundidad |
mm |
60 |
60 |
60 |
80 |
80 |
80 |
100 |
100 |
100 |
100 |
100 |
||||||||||||
|
Medida de Mesa |
L-R |
mm |
710 |
810 |
870 |
1.000 |
1100 |
1120 |
1.260 |
1.400 |
1.500 |
1650 |
1.800 |
|||||||||||
|
F-B |
mm |
400 |
440 |
520 |
560 |
680 |
720 |
760 |
820 |
840 |
840 |
840 |
||||||||||||
|
Grosor |
mm |
85 |
110 |
130 |
130 |
160 |
160 |
165 |
165 |
200 |
200 |
200 |
||||||||||||
|
Medida de De apertura en Mesa |
Diámetro |
mm |
Φ100 |
Φ150 |
Φ150 |
Φ150 |
Φ160 |
Φ160 |
Φ180 |
Φ200 |
Φ250 |
Φ250 |
Φ250 |
|||||||||||
|
Poder de Motor de Velocidad solo |
KW |
3 |
5.5 |
5.5 |
7.5 |
11 |
11 |
15 |
18.5 |
22 |
30 |
37 |
||||||||||||
|
Forma de perforadora |
L-R |
mm |
950 |
1.080 |
1200 |
1.385 |
1.419 |
1480 |
1.570 |
1.600 |
1.750 |
1.900 |
2.150 |
|||||||||||
|
F-B |
mm |
1.350 |
1.410 |
1.615 |
1.915 |
2.200 |
2.300 |
2.380 |
2.570 |
2.830 |
3.350 |
3.450 |
||||||||||||
|
Altura |
mm |
2.160 |
2.300 |
2.570 |
2.820 |
3.190 |
3.220 |
3.375 |
3.780 |
3.930 |
4.100 |
4.500 |
||||||||||||
|
Peso total |
Kg |
3.100 |
4.000 |
6.000 |
7.800 |
11000 |
13.000 |
14.200 |
21.000 |
25.000 |
31.500 |
35.000 |
||||||||||||
