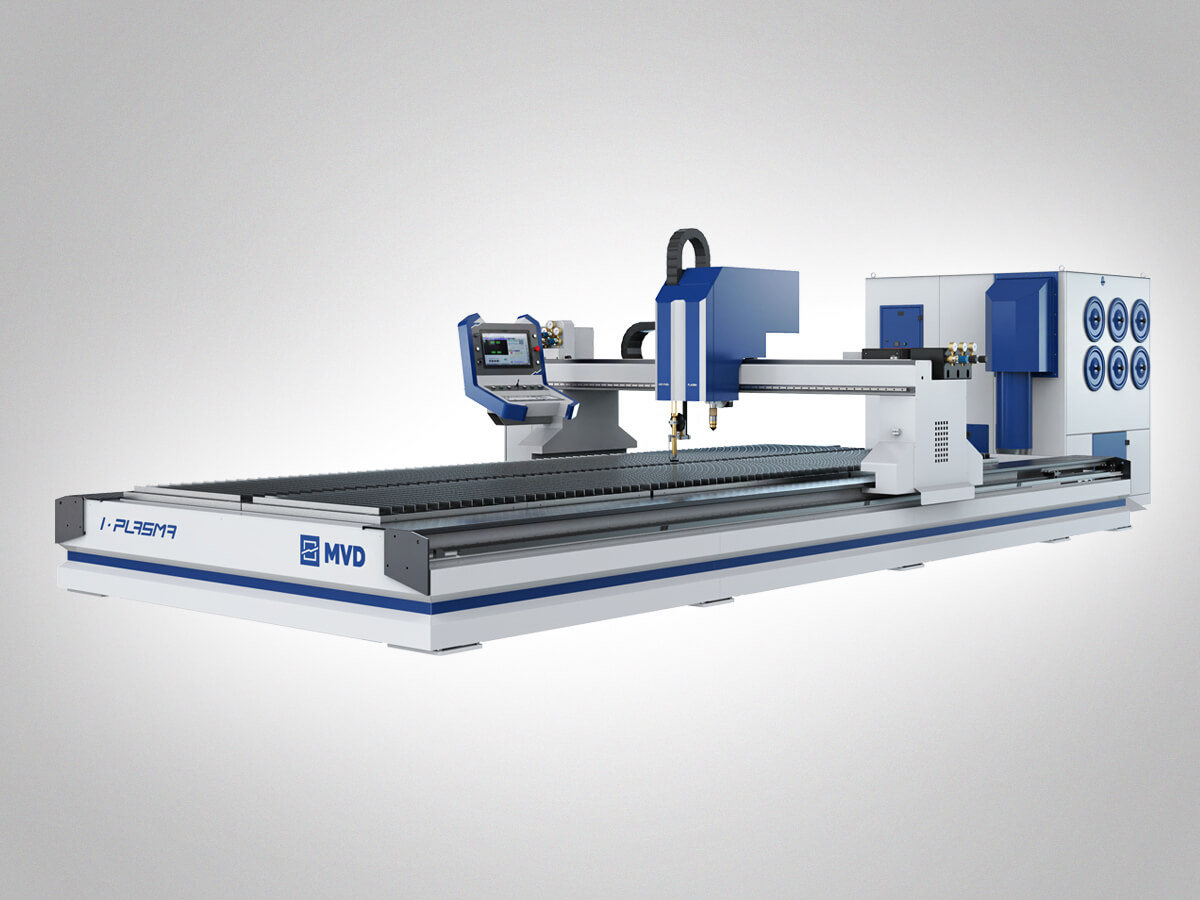

Características estándar
- Fuente de alimentación Hypertherm MaxPro200.
- Control automático de altura de la antorcha (sensor THC).
- Unidad de control ESA S650.
- Software Libellula CAD / CAM.
- Unidad de control Hypertherm Auto Gas.
- Puente accionado con servomotores en ambos lados Eje X.
- Cremallera helicoidal precisa, piñón y guía dual lineal.
- Entradas / salidas controladas por CNC para mesa de vacío y unidad de filtrado.
- Precisión de posicionamiento + – 0,1 mm.
- Velocidad de posicionamiento 40 m / min.
- Sensor de colisión de antorcha.
- Carga y descarga sencillas gracias a un diseño de construcción sólido.
- Diseño de mesa de corte y puente independiente.
Características opcionales
- Unidad CNC Hypertherm Edge Connect / TC
- Otras opciones de fuente de poder Hypertherm (Página 16)
- Opciones de Auto Gas Console (Página 18)
- Software Lantek CAD / CAM, anidamiento automático
- Software CAD / CAM Hypertherm Pronest
- Unidad de filtrado
- Kit de inicio de repuestos
- Consumibles del cabezal de corte
- 5-Axes cutting head
- Puente doble
- Corte de tubería
- Cabezal de corte Oxy • Tanaka Oxy Torch • Messer Oxy Torch
- Cabezales de plasma múltiple
- True Hole
Funciones destacadas
Hypertherm Unidad de control CNC
Cabezales de plasma múltiple
Cabezal de biselado de 5 ejes
Cabezal de corte oxi
Pipe Cortar
Configuración Mecánica
Vista frontal

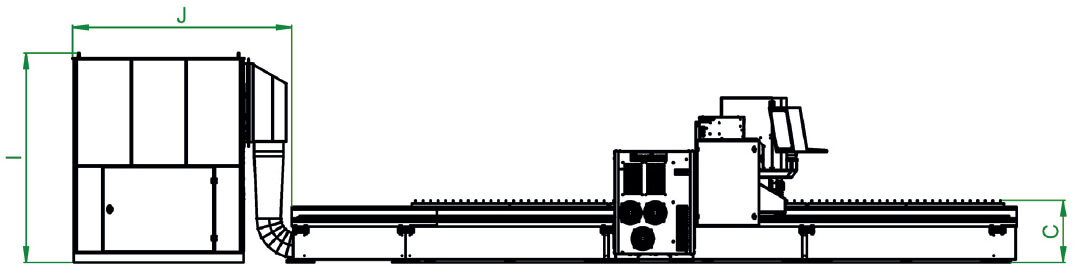

Vista lateral

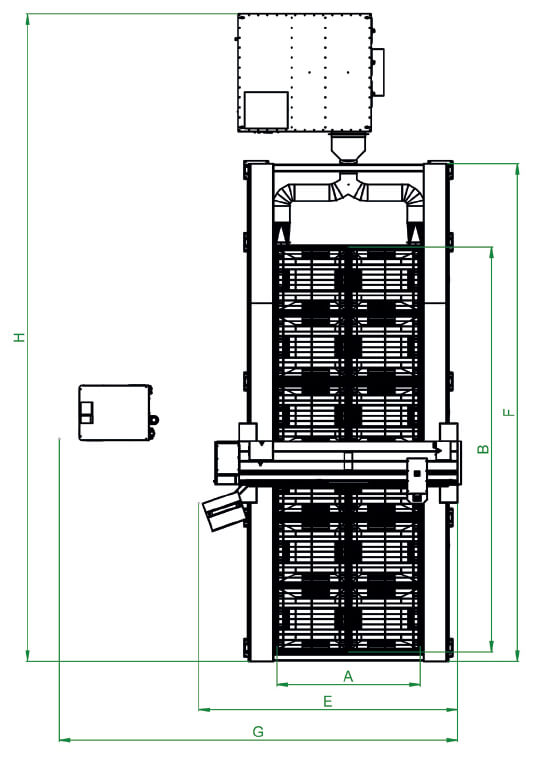

Vista superior
| Corte por plasma i-Plasma P-Series | Ancho de corte | Longitud de corte | Altura de la mesa | Altura | Anchura | Longitud | Ancho (incluida la unidad de potencia) | Longitud (incluido el filtro) | Altura del filtro | Longitud del filtro | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | I | J | ||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ||
| A1500 | 3.000 | 1.600 | 3.100 | 650 | 2.000 | 3.500 | 4.500 | 5.500 | 6.500 | 2.200 | 2.000 |
| A2000 | 4000 | 2100 | 4100 | 650 | 2000 | 4000 | 5500 | 6000 | 7500 | 2200 | 2000 |
| 6000 | 2100 | 6100 | 650 | 2000 | 4000 | 7500 | 6000 | 10000 | 2200 | 2500 | |
| 8000 | 2100 | 8100 | 650 | 2000 | 4000 | 9500 | 6000 | 12000 | 2200 | 2500 | |
| 12000 | 2100 | 12150 | 650 | 2000 | 4000 | 13500 | 6000 | 16500 | 2200 | 3000 | |
| A2500 | 6000 | 2600 | 6100 | 650 | 2000 | 4500 | 7500 | 6500 | 10000 | 2200 | 2500 |
| 8000 | 2600 | 8100 | 650 | 2000 | 4500 | 9500 | 6500 | 12000 | 2200 | 2500 | |
| 12000 | 2600 | 12150 | 650 | 2000 | 4500 | 13500 | 6500 | 16500 | 2200 | 3000 | |
| A3000 | 6000 | 3100 | 6100 | 650 | 2000 | 5100 | 7500 | 7000 | 10000 | 2200 | 2500 |
| 8000 | 3100 | 8100 | 650 | 2000 | 5100 | 9500 | 7000 | 12000 | 2200 | 2500 | |
| 12000 | 3100 | 12150 | 650 | 2000 | 5100 | 13500 | 7000 | 16500 | 2200 | 3000 | |
| 14000 | 3100 | 14150 | 650 | 2000 | 5100 | 15500 | 7000 | 18500 | 2200 | 3000 | |
| Capacidad de corte | Unidad | HPR800 XD | HPR400 XD | XPR 170 | XPR 300 | MaxPro 200 | Power-max 105 | |
|---|---|---|---|---|---|---|---|---|
| Acero dulce | Corte limpio | mm | 38 | 38 | - | - | 20 | - |
| Perforación | mm | 50 | 50 | 35 | 45 | 32 | 20 | |
| Corte de borde | mm | 80 | 80 | 60 | 80 | 75 | 50 | |
| Acero inoxidable | Corte limpio | mm | - | - | - | - | 25 | - |
| Perforación | mm | 75 | 45 | 22 | 38 | 25 | 20 | |
| Corte de borde | mm | 100 | 80 | 38 | 75 | 64 | - | |
| Aluminio | Corte limpio | mm | - | - | - | - | 25 | - |
| Perforación | mm | 75 | 45 | 25 | 38 | 32 | 20 | |
| Corte de borde | mm | 160 | 80 | 38 | 50 | 75 | - | |
| Especificaciones de la fuente de energía de plasma | ||||||||
| Velocidad máxima de posicionamiento | m/min | 40 | 40 | 40 | 40 | 40 | 40 | |
| Precisión de posicionamiento | mm | +/-0,1 | +/-0,1 | +/-0,1 | +/-0,1 | +/-0,1 | +/-0,1 | |
| Repetibilidad | mm | +/-0,05 | +/-0,05 | +/-0,05 | +/-0,05 | +/-0,05 | +/-0,05 | |
| Corriente de salida | A | 800 | 400 | 170 | 300 | 200 | 105 | |
| Amperios de proceso | A | 30-800 | 30-400 | 30-170 | 30-300 | 50-200 | 30-105 | |
| Consola de gas | - | Auto | Auto | CORE WVI OPTIMIX |
CORE WVI OPTIMIX |
Yarı Auto | Manuel | |
| Ángulo de corte | la licenciatura | 2-5° | 2-4 | 2-4 | 2-4 | 4-5° | 5° | |
| Gases de corte por plasma | - | O2, N2, F5*, H35**, Air, Ar |
O2, N2, F5*, H35**, Air, Ar |
O2, N2, F5*, H35**, Air, Ar |
O2, N2, F5*, H35**, Air, Ar |
Air, O2, N2 | Air, O2, N2 | |
| Gases protectores de plasma | - | N2, O2, Air, Ar | N2, O2, Air, Ar | N2, O2, Air, Ar | N2, O2, Air, Ar | Air, N2 | Air, N2 | |
DETALLES DE LA MAQUINA
CONSTRUCCIÓN DE ACERO
Nuestras máquinas de plasma son duraderas y de alto rendimiento debido a su sólida estructura de acero.
CABEZAL DE CORTE HYPERTHERM
Alta productividad, bajo costo operativo, alta velocidad de corte, larga vida útil y calidad de corte excepcional.
Ofrece una amplia gama de cortes desde espesores de chapa muy finos hasta espesores de chapa muy gruesos.
UNIDAD DE CONTROL CNC ESA / HYPERTHERM
Debido a su fácil funcionamiento, los procesos de plasma se pueden gestionar de forma eficaz y sencilla.
FUENTE DE ALIMENTACIÓN HYPERTHERM
Gracias a la fuente de alimentación Hypertherm, proporciona alta confiabilidad con eficiencia, corte rápido, ciclo de proceso rápido y fácil reemplazo de consumibles.
Ventajas: Calidad de corte superior, mínimo coste operativo y máxima productividad.
PIÑÓN DE CREMALLERA Y GUÍA LINEAL
Corte de alta precisión logrado con sistema de guía dual Piñón de cremallera y guías lineales.
SISTEMA DE ASPIRACIÓN NEUMÁTICA PARCIAL
Con el software PLC se abren las trampillas controladas neumáticamente que se encuentran únicamente en la zona de corte. De esta manera se puede lograr una succión más potente con un menor consumo de energía.
PORTABANDEJAS PARA CABLES
Canales de cable de acuerdo con las normas CE, funcionamiento silencioso, durabilidad, con sus propiedades antifricción y no rotura, la vida útil es mucho más larga.
CONTROL AUTOMÁTICO DE ALTURA DE LA ANTORCHA
El sistema de control de altura de la antorcha monitoriza continuamente la superficie de la hoja con tensión ARC, lo que permite mantener la altura de la antorcha en los niveles deseados.
Esto permite obtener resultados precisos de corte en hojas desiguales (onduladas). En caso de falla o colusión, gracias a sus sensores, la antorcha se detiene y protege
SERVO MOTORES A / C
En todos los ejes se utilizan servomotores de alta calidad según las normas CE.
